插针式微型电流互感器

插针式微型电流互感器
全封闭。耐环境性能好。电压隔离能力强。
电流互感器二次出线均采用插针形式，配合固定针脚安装，可直接焊接在线路板上；
一次出线方式灵活，可插针也可采用软电缆，还可采用镀锡铜芯线；
线性输出电流，精度高，体积小，重量轻，易于集成安装；
采用PBT阻燃塑料外壳；
环氧树脂浇注封装，绝缘隔离能力强，防潮抗震；

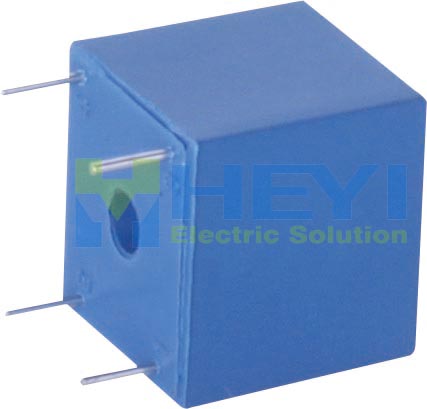

插针式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-226A	5A/5mA	5A	10A	5mA	100mV	20Ω	0.1
CT-226A	5A/2.5mA	5A	20A	2.5mA	50mV	20Ω	0.1

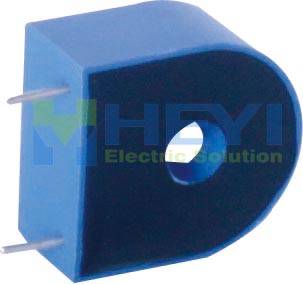

插针式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-226B	5A/5mA	5A	52A	5mA	100mV	20Ω	0.1
CT-226B	5A/2.5mA	5A	30A	2.5mA	50mV	20Ω	0.1
CT-226B	20A/100mA	20A	24A	100mA	100mV	10Ω	0.1

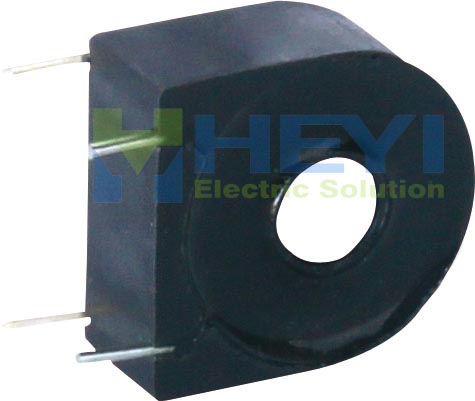

插针式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-405	5A/5mA	5A	20A	5mA	100mV	20Ω	0.1
CT-405	5A/2.5mA	5A	40A	2.5mA	50mV	20Ω	0.1

插针式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-406	5A/2.5mA	5A	40A	2.5mA	50mV	20Ω	0.2/0.1
CT-406	5A/5mA	5A	20A	2mA	100mV	20Ω	0.2
CT-406	10A/4mA	10A	40A	4mA	80mV	20Ω	0.1
CT-406	40A/20mA	40A	48A	20mA	400mV	20Ω	0.1

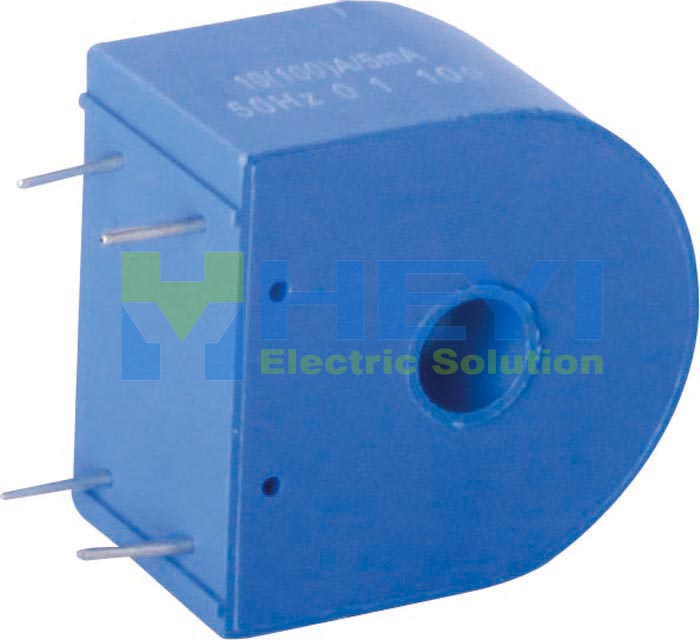

插针式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-407	10（100）A/5mA	10A	100A	5mA	50mV	10Ω	0.1
CT-407	10（100）A/10mA	10A	100A	10mA	50mV	5Ω	0.1
CT-407	10（60）A/5mA	10A	60A	5mA	100mV	10Ω	0.1
