DP系列开启式电流互感器，适用于交流电力系统电气设备的电流测量、信号采样和微机保护。开口式设计可以在不断开电路的情况下直接安装。多样的开口尺寸适用于不同的电缆与母排。本系列产品针对大电流测量设计，容量大，一次输入最高达6000A，二次输出5A或1A。
产品特点
采用双螺纹安装更加紧固和安全,同时也便于携带拥有底板和电线两种内置的安装方式
更大的内径可以容纳大口径的电缆和母排各种尺寸可以容纳现在所有的电线安装 一次电流从5A至5000A
产品应用
电线和设备的电流测量,监控和保护.
电动机照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量. 电流,功率,能量监测装置.
继电保护器
技术参数
|
电气参数
|
机械参数
|
|
频率
|
50/60Hz
|
外壳
|
PC/UL94-V0
|
|
额定输入
|
5A-3000A
|
铜管材质
|
PBT
|
|
测量范围
|
5%In-120%In
|
铁芯
|
硅钢
|
|
额定输出
|
1A,5A
|
内部结构
|
环氧基树脂
|
|
额定电压
|
0.72KV(AC )
|
工作温度
|
-25℃+75℃
|
|
绝缘强度
|
3.0KV/1mA/1min
|
工作湿度
|
≤85%
|
|
绝缘电阻
|
DC500V/100MOmin
|
安装方式
|
双螺丝固定
|
DP电流互感器规格型号
型号
|
电流比（A）
|
负载（VA）/精度
|
型号
|
电流比（A）
|
负载（VA）/精度
|
|
0.5
|
1
|
0.5
|
1
|
|

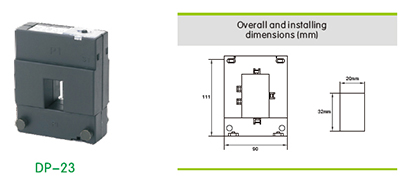

DP-23电流互感器
|
100/5A
|
|
1.5
|

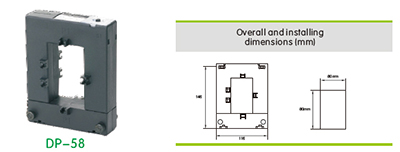

DP-58电流互感器
|
1000/5A
|
5
|
10
|
|
DP-23电流互感器
|
150/5A
|
|
2.5
|
DP-58电流互感器
|
1500/5A
|
7.5
|
10
|
|
DP-23电流互感器
|
200/5A
|
|
2.5
|
DP-58电流互感器
|
2000/5A
|
10
|
15
|
|
DP-23电流互感器
|
250/5A
|
|
3.75
|
DP-58电流互感器
|
2500/5A
|
15
|
20
|
|
DP-23电流互感器
|
300/5A
|
2.5
|
5
|
DP-58电流互感器
|
3000/5A
|
20
|
25
|
|
DP-23电流互感器
|
400/5A
|
2.5
|
5
|
DP-58电流互感器
|
4000/5A
|
20
|
25
|
|
|
DP-58电流互感器
|
5000/5A
|
20
|
25
|
|
|
DP-58电流互感器
|
6000/5A
|
20
|
25
|
|
|
|
DP电流互感器规格型号
型号
|
电流比（A）
|
负载（VA）/精度
|
型号
|
电流比（A）
|
负载（VA）/精度
|
|
0.5
|
1
|
0.5
|
1
|
|

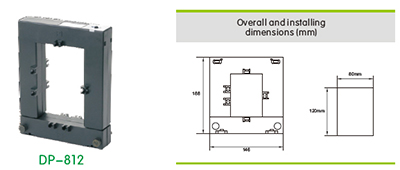

DP-812电流互感器
|
500/5A
|
-
|
2.5
|

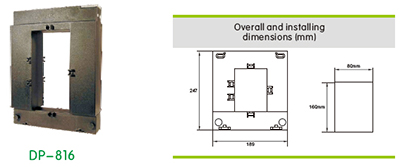

DP-816电流互感器
|
1000/5A
|
5
|
10
|
|
DP-812电流互感器
|
600/5A
|
-
|
2.5
|
DP-816电流互感器
|
1500/5A
|
7.5
|
10
|
|
DP-812电流互感器
|
750/5A
|
2.5
|
5
|
DP-816电流互感器
|
2000/5A
|
10
|
15
|
|
DP-812电流互感器
|
800/5A
|
2.5
|
5
|
DP-816电流互感器
|
2500/5A
|
15
|
20
|
|
DP-812电流互感器
|
1000/5A
|
5
|
10
|
DP-816电流互感器
|
3000/5A
|
20
|
25
|
|
DP-812电流互感器
|
1200/5A
|
5
|
10
|
DP-816电流互感器
|
4000/5A
|
20
|
25
|
|
DP-812电流互感器
|
1250/5A
|
5
|
10
|
DP-816电流互感器
|
5000/5A
|
20
|
25
|
|
DP-812电流互感器
|
1500/5A
|
5
|
10
|
DP-816电流互感器
|
6000/5A
|
20
|
25
|
|
DP-812电流互感器
|
2000/5A
|
5
|
10
|
|
|
|
|
|
|
|
|
