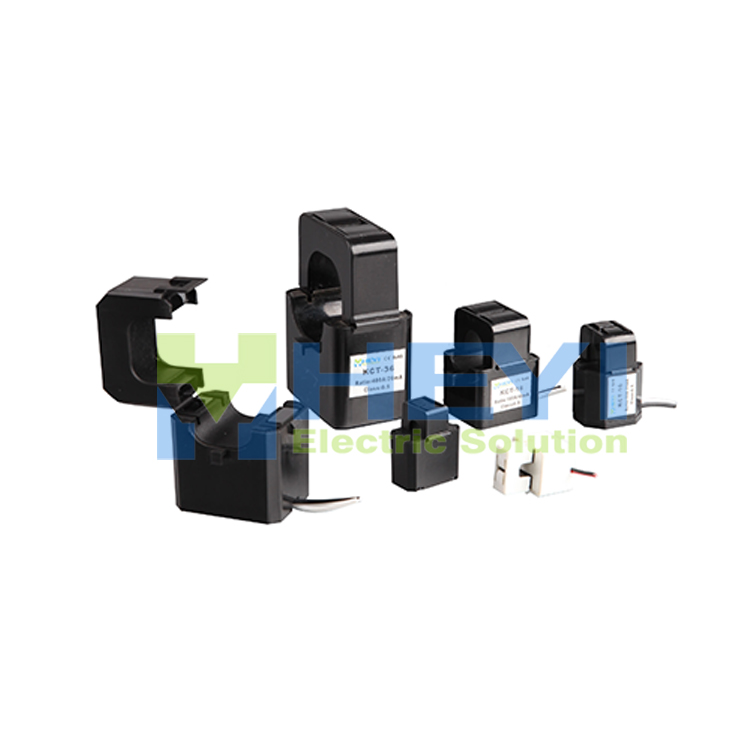

KCT 系列开启式电流互感器经过设计,采用卡扣式的安装方式,可以实现在不断开电路的情况下在小空间内的安装. 在产品输出端安装的精密电阻可以使产品提供安全的低压输出
产品特点
采用自锁结构设计在保证安全的同时还方便安装。 较大内径能够适应现有所有的大电缆或者宽的母排。隔离塑料外壳符合标准 UL94-V0.
包含电源插头,电线接口,音频插头等五种接口
产品应用
电线和设备的电流测量,监控和保护
电动机,照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量。 电流功率和能量测量装置
继电保护器
技术参数
电气参数
|
机械参数
|
频率
|
50-2KHz
|
外壳
|
PA / UL94-V0
|
额定输入
|
5A-630A
|
铜管材质
|
PBT
|
测量范围
|
10%In-120%In
|
铁芯
|
硅钢
|
额定输出
|
0.333V(AC)or 0-500mA
|
内部结构
|
环氧
|
误差
|
≤±1.0%
|
安装方式
|
卡扣
|
角度差
|
≤±60min
|
工作温度
|
-25℃~75℃
|
绝缘强度
|
2.5KV/1mA/1min
|
工作湿度
|
≤85%
|

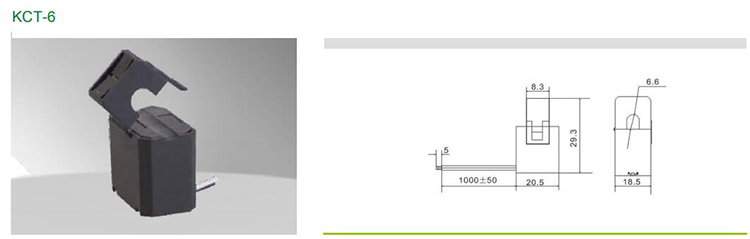

KCT-6电流互感器规格型号
型号
|
KCT-6电流互感器
|
电流比
|
5A/2.5mA
|
10A/5mA
|
20A/10mA
|
一次电流(A)
|
5A
|
10A
|
20A
|
最大电流(A)
|
30A
|
30A
|
30A
|
二次输出(mA)
|
2.5mA
|
5mA
|
10mA
|
负载电阻(Ω)
|
200Ω
|
100Ω
|
50Ω
|
精度
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
匝数比
|
2000:1
|
2000:1
|
2000:1
|
保护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH,户内,任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|
|
KCT-10电流互感器规格型号
型号
|
KCT-10电流互感器
|
电流比
|
5A/2.5mA
|
20A/10mA
|
60A/20mA
|
75A/25mA
|
1~75A/0.333V
|
一次电流(A)
|
5A
|
20A
|
50A
|
75A
|
1~75A
|
最大电流(A)
|
60A
|
60A
|
75A
|
75A
|
1~75A
|
二次输出(mA)
|
2.5mA
|
10mA
|
25mA
|
25mA
|
333mV
|
负载电阻(Ω)
|
400Ω
|
100Ω
|
50Ω
|
20Ω
|
/
|
精度
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
匝数比
|
2000:1
|
2000:1
|
3000:1
|
3000:1
|
/
|
保护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH,户内,任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|
|

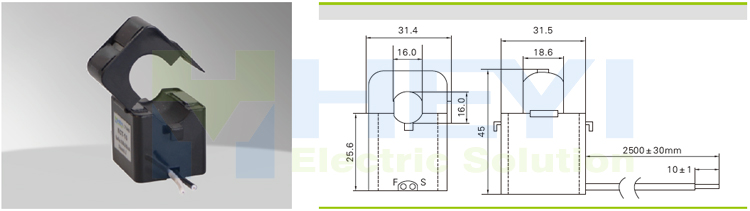

KCT-16电流互感器规格型号
型号
|
KCT-16电流互感器
|
电流比
|
100A/33.3mA
|
100A/40mA
|
120A/40mA
|
200A/66.7mA
|
100~200A/0.333V
|
一次电流(A)
|
100A
|
100A
|
120A
|
200A
|
100~200A
|
最大电流(A)
|
120A
|
120A
|
120A
|
240A
|
/
|
二次输出(mA)
|
33.3mA
|
40mA
|
40mA
|
66.7mA
|
333mV
|
负载电阻(Ω)
|
50Ω
|
50Ω
|
50Ω
|
50Ω
|
/
|
精度
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
匝数比
|
3000:1
|
2500:1
|
3000:1
|
3000:1
|
/
|
保护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH,户内,任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|
|

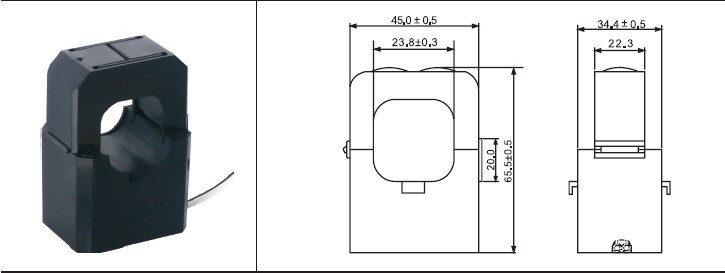

KCT-24电流互感器规格型号
型号
|
KCT-24电流互感器
|
电流比
|
100A/40mA
|
200A/40mA
|
200A/66.7mA
|
400A/80mA
|
100~400A/0.333V
|
一次电流(A)
|
100A
|
200A
|
200A
|
400A
|
100~400A
|
最大电流(A)
|
150A
|
240A
|
240A
|
480A
|
480A
|
二次输出(mA)
|
40mA
|
40mA
|
66.7mA
|
80mA
|
333mV
|
负载电阻(Ω)
|
50Ω
|
50Ω
|
50Ω
|
50Ω
|
/
|
精度
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
匝数比
|
2500:1
|
5000:1
|
3000:1
|
5000:1
|
/
|
保护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH,户内,任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|
|

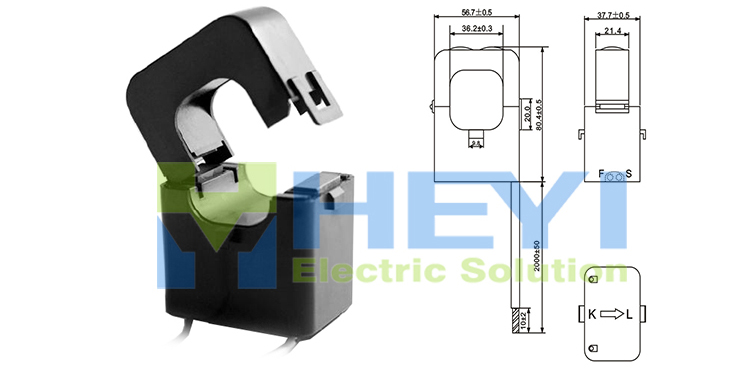

KCT-36电流互感器规格型号
型号
|
KCT-36电流互感器
|
电流比
|
300A/100mA
|
400A/40mA
|
500A/50mA
|
600A/60mA
|
300~600A/0.333V
|
一次电流(A)
|
300A
|
400A
|
400A
|
600A
|
300A~600A
|
最大电流(A)
|
360A
|
480A
|
600A
|
720A
|
720A
|
二次输出(mA)
|
100mA
|
40mA
|
50mA
|
60mA
|
333mV
|
负载电阻(Ω)
|
50Ω
|
50Ω
|
50Ω
|
50Ω
|
/
|
精度
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
0.5/1.0
|
匝数比
|
3000:1
|
10000:1
|
10000:1
|
10000:1
|
/
|
保护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH,户内,任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|
|
|
