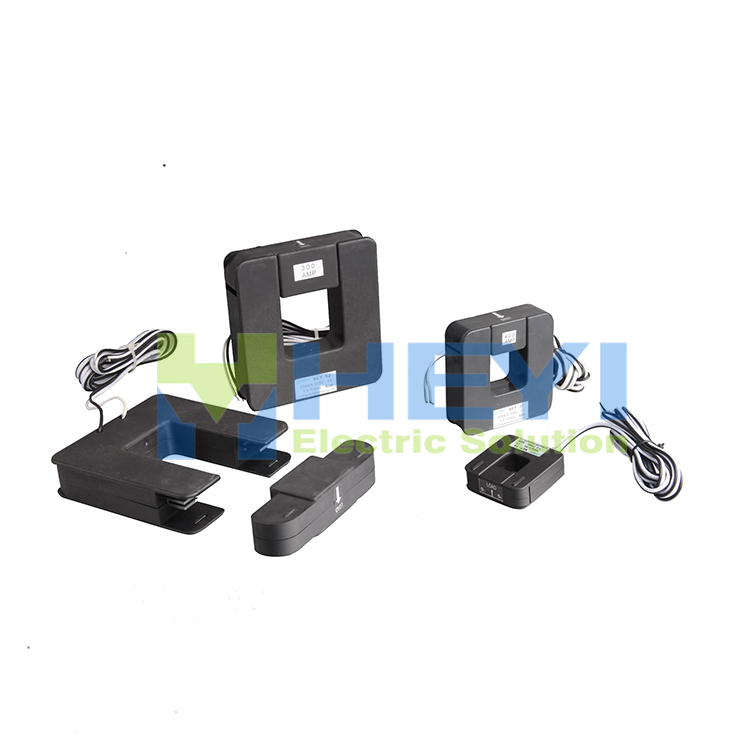

SCT 系列开启式电流互感器经过设计,可以在不打开任何电线电缆或母排的情况下方便的安装,
产品特点
分体式设计,更便携,易于安装. 内径大可以容纳大口径的电缆和母排
拥有电线插头,电源插头,音频插头等五种接口
产品范围
电线和设备的电流测量,检测,保护。
电动机,照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量。电流国内功率和能量测量装置
继电保护器
技术参数
电气参数
|
机械参数
|
频率
|
50-2KHz
|
外壳
|
PA / UL94-V0
|
额定输入
|
5A-1500A
|
钢管材质
|
PBT
|
测量范围
|
10%In-120%In
|
铁芯
|
硅钢
|
额定输出
|
0.333V(AC)or 0-500mA
|
内部结构
|
环氧
|
误差
|
≤±1.0%
|
安装方式
|
插片固定
|
相位角
|
≤±60min
|
工作温度
|
-25℃~75℃
|
绝缘强度
|
2.5KV/1mA/1min
|
工作湿度
|
≤85%
|
绝缘电阻
|
DC500V/100MΩ min
|
输出连接
|
Ul1015 20AWG 标准的双股引线一米
|

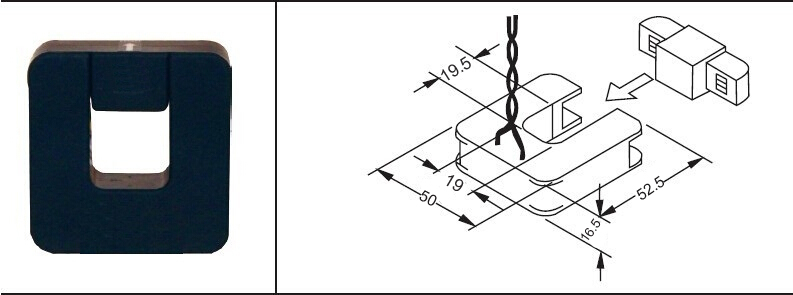

SCT-19电流互感器规格型号
型号
|
SCT-19
|
电流比
|
50A/10mA
|
100A/20mA
|
200A/33.3mA
|
200A/0.333V
|
一次电流(A)
|
50A
|
100A
|
200A
|
200A
|
最大电流(A)
|
60A
|
120A
|
240A
|
240A
|
额定输出
|
10mA
|
20mA
|
33.3mA
|
333mV
|
负载电阻(Ω)
|
50Ω
|
50Ω
|
20Ω
|
/
|
精度
|
1.0
|
1.0
|
1.0
|
1.0
|
匝数比
|
5000:1
|
5000:1
|
6000:1
|
/
|
防护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH 户内任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|

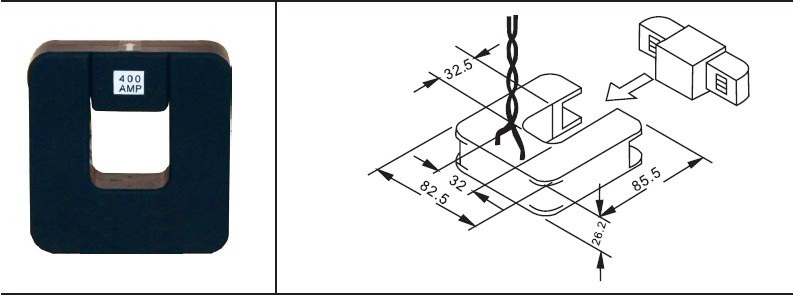

SCT-32电流互感器规格型号
型号
|
SCT-32
|
电流比
|
200A/40mA
|
300A/60mA
|
400A/40mA
|
600A/60mA
|
400A/0.333V
|
一次电流(A)
|
200A
|
300A
|
400A
|
600A
|
400A
|
最大电流(A)
|
240A
|
360A
|
480A
|
720A
|
480A
|
额定输出
|
40mA
|
60mA
|
40mA
|
60mA
|
333mV
|
负载电阻(Ω)
|
50Ω
|
50Ω
|
50Ω
|
25Ω
|
/
|
精度
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
匝数比
|
5000:1
|
5000:1
|
10000:1
|
10000:1
|
/
|
防护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH 户内任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|

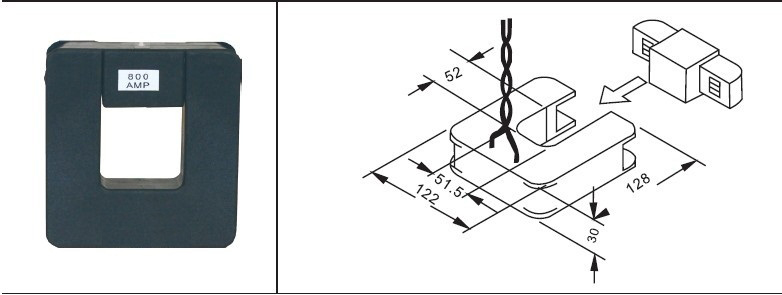

SCT-52电流互感器规格型号
型号
|
SCT-52
|
电流比
|
500A/25mA
|
600A/30mA
|
1000A/50mA
|
1500A/75mA
|
800A/0.333V
|
一次电流(A)
|
500A
|
600A
|
1000A
|
1000A
|
800A
|
最大电流(A)
|
600A
|
720A
|
1200A
|
1200A
|
960A
|
额定输出
|
25mA
|
30mA
|
50mA
|
50mA
|
333mV
|
负载电阻(Ω)
|
50Ω
|
50Ω
|
50Ω
|
25Ω
|
/
|
精度
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
匝数比
|
20000:1
|
20000:1
|
20000:1
|
20000:1
|
/
|
防护等级
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
7.5V0-P
|
绝缘类别
|
CATⅢ
|
工作条件
|
-20℃~+50℃,≤85%RH户内任意方向可安装
|
储存条件
|
-30℃~+50℃,≤85%RH
|
|
