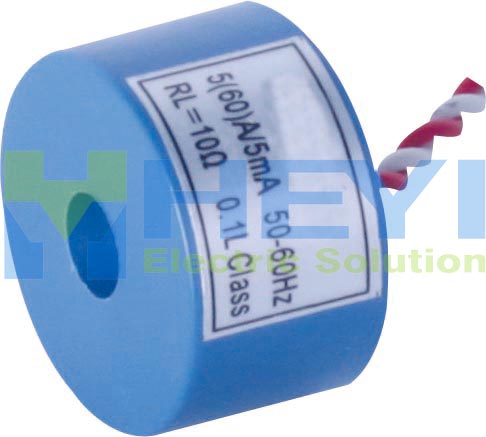

贯穿式微型电流互感器

贯穿式微型电流互感器
本系列多种外形供您选择；
电流互感器外护盒有标准孔，便于标准螺栓固定；

线性输出电流，精度高，体积小，重量轻，易于集成安装；
采用ABS阻燃塑料外壳；
环氧树脂浇注封装，绝缘隔离能力强，防潮抗震；
除用于电能表计量以外，还可以作为零序互感器使用，更广泛用于继电保护等贯穿式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-001	5（30）A/5mA	5A	30A	5mA	100mV	20Ω	0.1
CT-001	10（50）A/10mA	10A	50A	10mA	100mV	10Ω	0.1
CT-001	15（60）A/15mA	15A	60A	15mA	75mV	5Ω	0.1
CT-001	30A/30mA	30A	36A	30mA	600mV	20Ω	0.1
CT-001	50A/25mA	50A	60A	25mA	500mV	20Ω	0.1

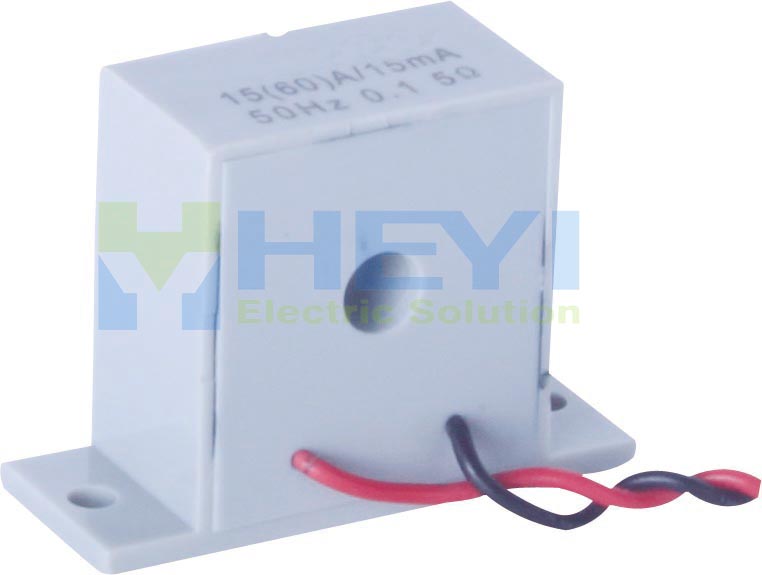

贯穿式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-002	5（30）A/5mA	5A	30A	5mA	100mV	20Ω	0.1
CT-002	5（60）A/5mA	5A	60A	5mA	50mV	10Ω	0.1
CT-002	5（30）A/2.5mA	5A	30A	2.5mA	50mV	20Ω	0.1

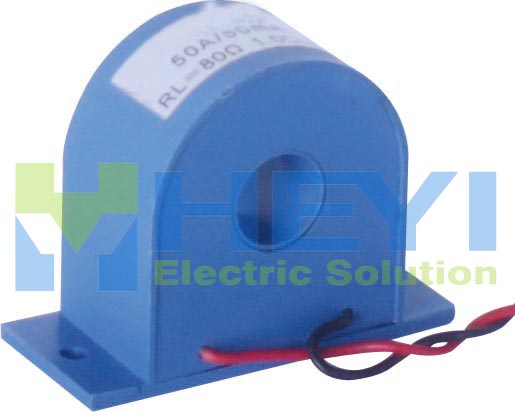

贯穿式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-003	5（30）A/5mA	5A	30A	5mA	100mV	20Ω	0.1
CT-003	5（40）A/5mA	5A	40A	5mA	50mV	20Ω	0.1
CT-003	6（30）A/4mA	6A	30A	4mA	80mV	20Ω	0.1

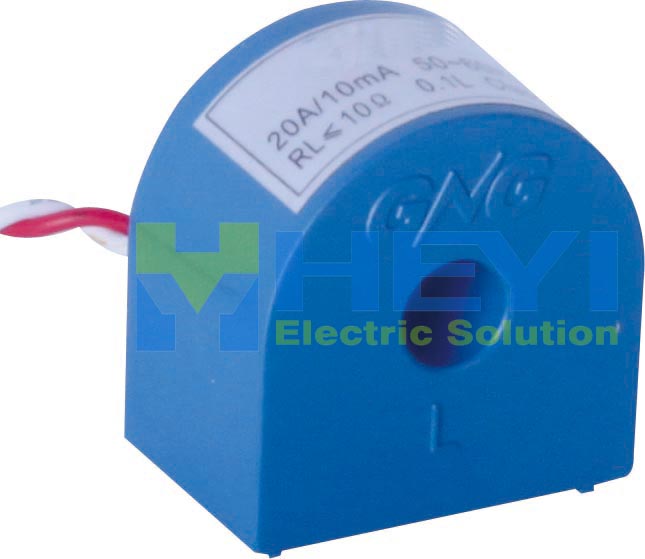

贯穿式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-005	5（30）A/5mA	5A	30A	5mA	100mV	20Ω	0.1
CT-005	10（60）A/10mA	10A	60A	10mA	100mV	10Ω	0.1
CT-005	10（100）A/5mA	10A	100A	5mA	50mV	10Ω	0.1
CT-005	20（100）A/20mA	20A	100A	20mA	100mV	5Ω	0.1

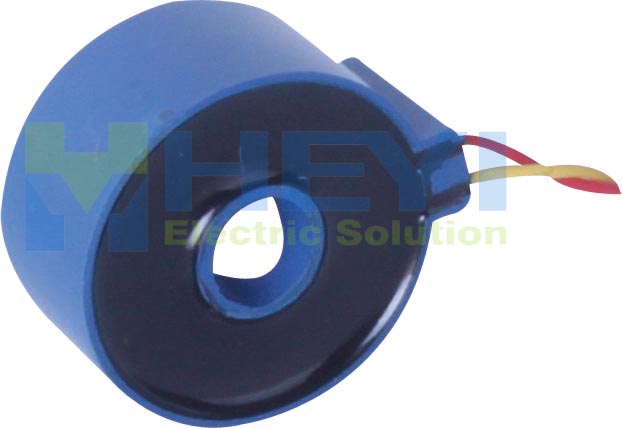

贯穿式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-007	5（30）A/5mA	5A	30A	5mA	100mV	20Ω	0.1
CT-007	10（60）A/10mA	10A	60A	10mA	100mV	10Ω	0.1
CT-007	10（100）A/5mA	10A	100A	5mA	50mV	10Ω	0.1
CT-007	20（100）A/20mA	20A	100A	20mA	100mV	5Ω	0.1

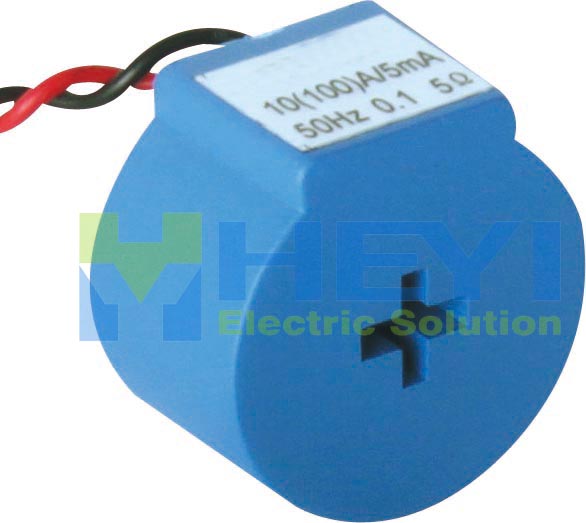

贯穿式微型电流互感器

型号	规格	额定初级电流	最大初级电流	额定次级电流	额定采样点压	负载电阻	精度等级
CT-008	20（100）A/20mA	20A	100A	20mA	100mV	5Ω	0.1
CT-008	40（200）A/20mA	40A	200A	20mA	100mV	5Ω	0.1
CT-008	200A/100mA	20A	240A	100mA	100mV	5Ω	0.1
