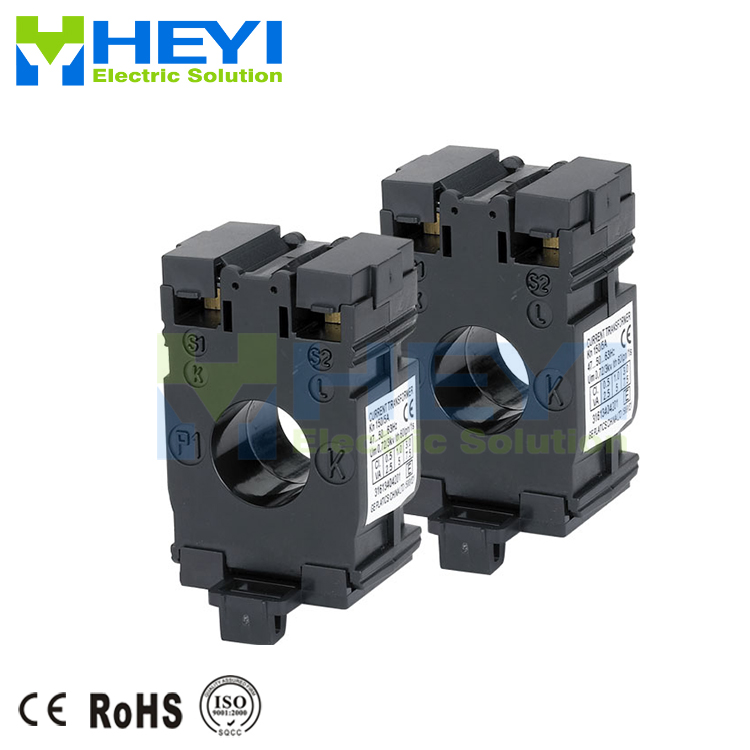

DM系列电流互感器,适用于交流电力系统电气设备的电流测量、信号采样和微机保护。多样的内径尺寸适用于不同的电缆与母排。产品采用双端子设计， 短路保护功能可以在紧急情况下与测试设备断开而不损坏自身。系列产品一次输入范围15 A- 300 A，二次输出5 A或1 A。
产品特点
便携,易于安装
更大的内径可以容纳大口径的电缆和母排
各种尺寸可以容纳现在所有的电线安装
产品应用
电线和设备的电流测量,监控和保护.
电动机照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量. 电流,功率,能量监测装置.
继电保护器
技术参数
|
电气参数
|

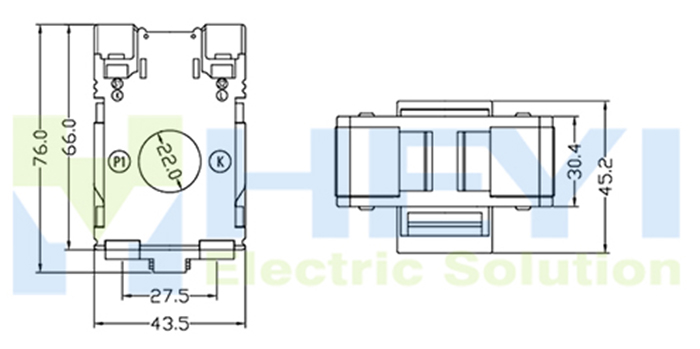

机械参数
|
|
频率
|
50/60Hz
|
外壳
|
PC /UL94-V0
|
|
一次电流
|
1A-5000A
|
绕线筒
|
PBT
|
|
测量范围
|
5%In-120% In
|
铁芯
|
硅钢
|
|
额定输出
|
1A,5A
|
安装方式
|
螺丝固定
|
|
额定电压
|
0.72KV(AC)
|
工作温度
|
－25 ℃～＋ 75℃
|
|
绝缘强度
|
3.0KV/1mA/1min
|
工作湿度
|
=85%
|
|
绝缘电阻
|
DC500V/100M Omin
|
输出连接
|
终端输出
|
DM-20电流互感器规格型号
|
型号
|
额定电流比
|
负载精度
|
额定频率
|
|
DM-20电流互感器
|
15/5A
|
1.5(5T)
|
50/60HZ
|
|
DM-20电流互感器
|
20/5A
|
2.5(5T)
|
50/60HZ
|
|
DM-20电流互感器
|
25/5A
|
2.5(4T)
|
50/60HZ
|
|
DM-20电流互感器
|
30/5A
|
2.5(4T)
|
50/60HZ
|
|
DM-20电流互感器
|
40/5A
|
2.5(3T)
|
50/60HZ
|
|
DM-20电流互感器
|
50/5A
|
2.5(2T)
|
50/60HZ
|
|
DM-20电流互感器
|
60/5A
|
1.5
|
50/60HZ
|
|
DM-20电流互感器
|
75/5A
|
1.5
|
50/60HZ
|
|
DM-20电流互感器
|
80/5A
|
1.5
|
50/60HZ
|
|
DM-20电流互感器
|
100/5A
|
2.5
|
50/60HZ
|
|
DM-20电流互感器
|
125/5A
|
2.5
|
50/60HZ
|
|
DM-20电流互感器
|
150/5A
|
2.5
|
50/60HZ
|
|
DM-20电流互感器
|
200/5A
|
3.75
|
50/60HZ
|
|
DM-20电流互感器
|
255/5A
|
3.75
|
50/60HZ
|
|
DM-20电流互感器
|
300/5A
|
3.75
|
50/60HZ
|
|
|
|
