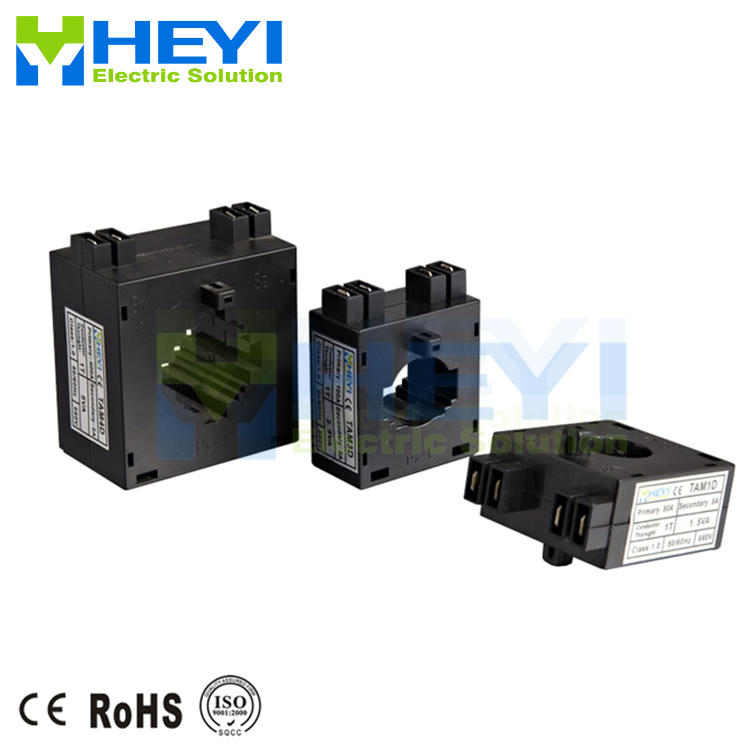

Dx系列电流互感器,适用于交流电力系统电气设备的电流测量、信号采样和微机保护。多样的内径尺寸适用于不同的电缆与母排。产品采用双端子
设计,短路保护功能可以在紧急情况下与测试设备断开而不损坏自身。系列产品一次输入范围5A-6000A,二次输出5A或1A。
产品特点
便携,易于安装
更大的内径可以容纳大口径的电缆和母排
各种尺寸可以容纳现在所有的电线安装
产品应用
电线和设备的电流测量,监控和保护.
电动机照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量.
电流,功率,能量监测装置.
继电保护器
技术参数
电气参数
|
机械参数
|
频率
|
50/60Hz
|
外壳
|
PC /UL94-V0
|
额定输入
|
5A-3000A
|
铜管材质
|
PBT
|
测量范围
|
5%In-120%In
|
铁心
|
硅钢
|
额定输出
|
1A,5A
|
安装方式
|
母排。面板。导轨
|
额定电压
|
0.72KV(AC)
|
工作温度
|
-25℃~+75℃
|
绝缘强度
|
3.0KV/1mA/1min
|
工作湿度
|
=85%
|
绝缘电阻
|
DC500V/100MOmin
|
输出连接
|
终端
|
DX-20电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定频率(Hz)
|
精度0.5
|
精度1.0
|
DX-20电流互感器
|
50/5A
|
-
|
1.5(2T)
|
50/60
|
DX-20电流互感器
|
60/5A
|
-
|
1.5(2T)
|
50/60
|
DX-20电流互感器
|
75/5A
|
-
|
1.5
|
50/60
|
DX-20电流互感器
|
100/5A
|
1.5
|
2.5
|
50/60
|
DX-20电流互感器
|
150/5A
|
1.5
|
2.5
|
50/60
|
dx-30DX-30电流互感器
型号
|
电流比(A)
|
负载(VA)
|
额定频率(Hz)
|
精度0.5
|
精度1.0
|
DX-30电流互感器
|
100/5A
|
1.5
|
2.5
|
50/60
|
DX-30电流互感器
|
150/5A
|
1.5
|
3.75
|
50/60
|
DX-30电流互感器
|
200/5A
|
2.5
|
3.75
|
50/60
|
DX-30电流互感器
|
250/5A
|
2.5
|
3.75
|
50/60
|
DX-30电流互感器
|
300/5A
|
3.75
|
5
|
50/60
|
DX-30电流互感器
|
400/5A
|
3.75
|
5
|
50/60
|
DX-30电流互感器
|
500/5A
|
3.75
|
5
|
50/60
|
DX-40,DX-125电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定频率(Hz)
|
精度0.5
|
精度1.0
|
DX-40电流互感器
|
150/5A
|
1.5
|
2.5
|
50/60
|
DX-40电流互感器
|
200/5A
|
2.5
|
3.75
|
50/60
|
DX-40电流互感器
|
250/5A
|
3.75
|
5
|
50/60
|
DX-40电流互感器
|
300/5A
|
5
|
7.5
|
50/60
|
DX-40电流互感器
|
400/5A
|
5
|
7.5
|
50/60
|
DX-40电流互感器
|
500/5A
|
5
|
7.5
|
50/60
|
DX-40电流互感器
|
600/5A
|
5
|
7.5
|
50/60
|
DX-40电流互感器
|
800/5A
|
5
|
7.5
|
50/60
|
DX-40电流互感器
|
1000/5A
|
5
|
7.5
|
50/60
|
DX-125电流互感器
型号
|
电流比(A)
|
负载(VA)
|
额定频率(Hz)
|
精度0.5
|
精度1.0
|
DX-125电流互感器
|
800/5A
|
5
|
10
|
50/60
|
DX-125电流互感器
|
1000/5A
|
7.5
|
12.5
|
50/60
|
DX-125电流互感器
|
1200/5A
|
10
|
15
|
50/60
|
DX-125电流互感器
|
1250/5A
|
10
|
15
|
50/60
|
DX-125电流互感器
|
1500/5A
|
15
|
25
|
50/60
|
DX-125电流互感器
|
1600/5A
|
15
|
25
|
50/60
|
DX-125电流互感器
|
2000/5A
|
15
|
25
|
50/60
|
DX-125电流互感器
|
2250/5A
|
15
|
25
|
50/60
|
DX-125电流互感器
|
2500/5A
|
15
|
25
|
50/60
|
DX-125电流互感器
|
4000/5A
|
20
|
30
|
50/60
|
DX-125电流互感器
|
6000/5A
|
20
|
30
|
50/60
|
|
