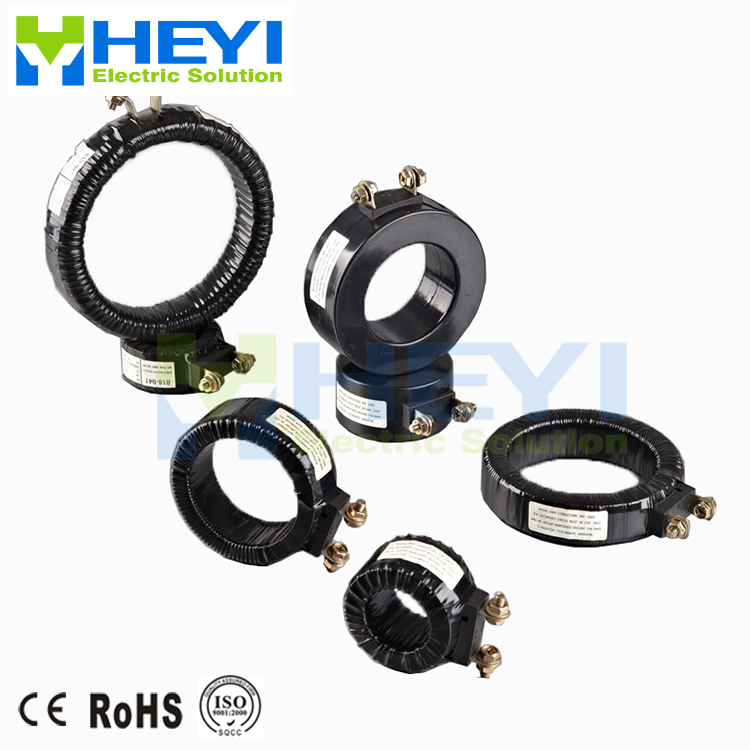

MR系列电流互感器可与电缆连接,也可与母线连接
MR电流互感器是一种非常有用的器件,它可以将高AC电流转换为易于管理的小电流。
MR电流互感器由初级绕组,次级绕组,磁芯和绝缘体组成
产品特点:
对于测量电流互感器,等级由相关等级所规定的额定电流下允许的允许百分比电流(比率)误差指定等级:0.5 1.0 3.0
电流互感器电气参数
|
|
电流互感器机械参数
|
额定输入
|
5A to 4000A
|
外壳
|
PC/UL94-V0
|
额定输出
|
1A ,5A
|
安装模式
|
导轨,母线
|
额定伏安
|
1.5VA to 30VA
|
环境温度
|
-25℃~+75℃
|
精度等级
|
0.5, 1.0
|
湿度
|
<95%RH(非冷凝)
|
热短路电流(lth)
|
lth=60×lth
|
储存温度
|
-5℃~+45℃
|
动态短路电流(ldyn)
|
5×lth
|
连接
|
每侧两个连接。适用于所有类型的带自升式夹紧带的M4螺钉
|
仪器安全系数
|
FS<5
|
适用标准
|
IEC/EN 60044-1, BS 3938
|
绝缘级别
|
E(120℃ max)
|
测试电压
|
3KV AC 1min
|
系统电压
|
MAX:720V
|
|
运行频率
|
AC 50Hz -60Hz
|

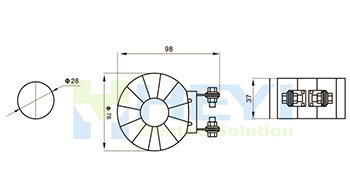

MR-28电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-28电流互感器
|
50/5A
|
…
|
1.5
|
MR-28电流互感器
|
60/5A
|
…
|
1.5
|
MR-28电流互感器
|
75/5A
|
…
|
1.5
|
MR-28电流互感器
|
100/5A
|
1.5
|
2.5
|
MR-28电流互感器
|
50/1A
|
…
|
1.5
|
MR-28电流互感器
|
60/1A
|
…
|
1.5
|
MR-28电流互感器
|
75/1A
|
…
|
1.5
|
MR-28电流互感器
|
100/1A
|
1.5
|
2.5
|

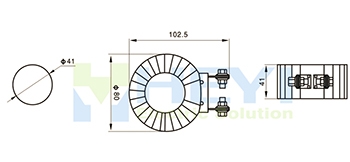

MR-40电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-40电流互感器
|
100/5A
|
1.5
|
2.5
|
MR-40电流互感器
|
150/5A
|
1.5
|
2.5
|
MR-40电流互感器
|
200/5A
|
2.5
|
5
|
MR-40电流互感器
|
250/5A
|
3.75
|
5
|
MR-40电流互感器
|
300/5A
|
3.75
|
5
|
MR-40电流互感器
|
100/1A
|
1.5
|
2.5
|
MR-40电流互感器
|
150/1A
|
1.5
|
2.5
|
MR-40电流互感器
|
200/1A
|
2.5
|
5
|
MR-40电流互感器
|
250/1A
|
3.75
|
5
|
MR-40电流互感器
|
300/1A
|
3.75
|
5
|

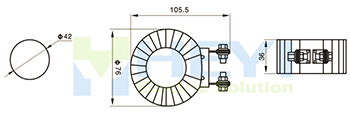

MR42电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比A)
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-42电流互感器
|
100/5A
|
1.5
|
2.5
|
MR-42电流互感器
|
150/5A
|
1.5
|
2.5
|
MR-42电流互感器
|
200/5A
|
2.5
|
5
|
MR-42电流互感器
|
250/5A
|
3.75
|
5
|
MR-42电流互感器
|
300/5A
|
3.75
|
5
|
MR-42电流互感器
|
100/1A
|
1.5
|
2.5
|
MR-42电流互感器
|
150/1A
|
1.5
|
2.5
|
MR-42电流互感器
|
200/1A
|
2.5
|
5
|
MR-42电流互感器
|
250/1A
|
3.75
|
5
|
MR-42电流互感器
|
300/1A
|
3.75
|
5
|
MR-45电流互感器 &Dimensions(mm)
|
Model
|
Rated Current
ratio(A)
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-45电流互感器
|
250/5A
|
3.75
|
5
|
MR-45电流互感器
|
300/5A
|
5
|
7.5
|
MR-45电流互感器
|
400/5A
|
5
|
7.5
|
MR-45电流互感器
|
250/1A
|
3.75
|
5
|
MR-45电流互感器
|
300/1A
|
5
|
7.5
|
MR-45电流互感器
|
400/1A
|
5
|
7.5
|

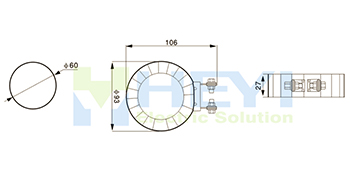

MR-60电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比(A)
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-60电流互感器
|
300/5A
|
3.75
|
5
|
MR-60电流互感器
|
400/5A
|
5
|
7.5
|
MR-60电流互感器
|
500/5A
|
5
|
10
|
MR-60电流互感器
|
600/5A
|
7.5
|
10
|
MR-60电流互感器
|
800/5A
|
7.5
|
10
|
MR-60电流互感器
|
300/1A
|
3.75
|
5
|
MR-60电流互感器
|
400/1A
|
5
|
7.5
|
MR-60电流互感器
|
500/1A
|
5
|
10
|
MR-60电流互感器
|
600/1A
|
7.5
|
10
|
MR-60电流互感器
|
800/1A
|
7.5
|
10
|

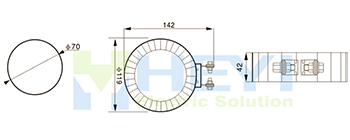

MR-70电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比(A)
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-70电流互感器
|
600/5A
|
5
|
10
|
MR-70电流互感器
|
800/5A
|
7.5
|
10
|
MR-70电流互感器
|
1000/5A
|
10
|
15
|
MR-70电流互感器
|
1200/5A
|
10
|
15
|
MR-70电流互感器
|
1500/5A
|
10
|
15
|
MR-70电流互感器
|
1600/5A
|
10
|
15
|
MR-70电流互感器
|
600/1A
|
5
|
10
|
MR-70电流互感器
|
800/1A
|
7.5
|
10
|
MR-70电流互感器
|
1000/1A
|
10
|
15
|
MR-70电流互感器
|
1200/1A
|
10
|
15
|
MR-70电流互感器
|
1500/1A
|
10
|
15
|
MR-70电流互感器
|
1600/1A
|
10
|
15
|

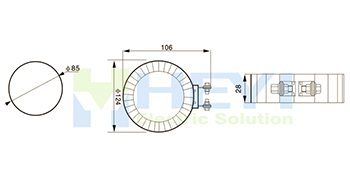

MR-85电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比(A)
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-85电流互感器
|
600/5A
|
5
|
10
|
MR-85电流互感器
|
800/5A
|
7.5
|
10
|
MR-85电流互感器
|
1000/5A
|
10
|
15
|
MR-85电流互感器
|
1200/5A
|
10
|
15
|
MR-85电流互感器
|
1500/5A
|
10
|
15
|
MR-85电流互感器
|
1600/5A
|
10
|
15
|
MR-85电流互感器
|
600/1A
|
5
|
10
|
MR-85电流互感器
|
800/1A
|
7.5
|
10
|
MR-85电流互感器
|
1000/1A
|
10
|
10
|
MR-85电流互感器
|
1200/1A
|
10
|
10
|
MR-85电流互感器
|
1500/1A
|
10
|
10
|
MR-85电流互感器
|
1600/1A
|
10
|
10
|

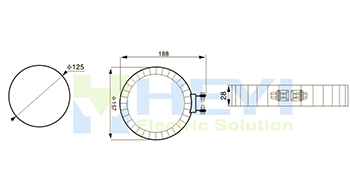

MR-125电流互感器 &外形尺寸(mm)
|
型号
|
额定电流比
|
负载(VA)精度
|
0.5
|
1.0
|
|
MR-125电流互感器
|
2000/5A
|
15
|
20
|
MR-125电流互感器
|
2500/5A
|
15
|
20
|
MR-125电流互感器
|
3000/5A
|
15
|
20
|
MR-125电流互感器
|
4000/5A
|
20
|
30
|
MR-125电流互感器
|
5000/5A
|
20
|
30
|
MR-125电流互感器
|
2000/1A
|
15
|
20
|
MR-125电流互感器
|
2500/1A
|
15
|
20
|
MR-125电流互感器
|
3000/1A
|
15
|
20
|
MR-125电流互感器
|
4000/1A
|
20
|
30
|
MR-125电流互感器
|
5000/1A
|
20
|
30
|
|
