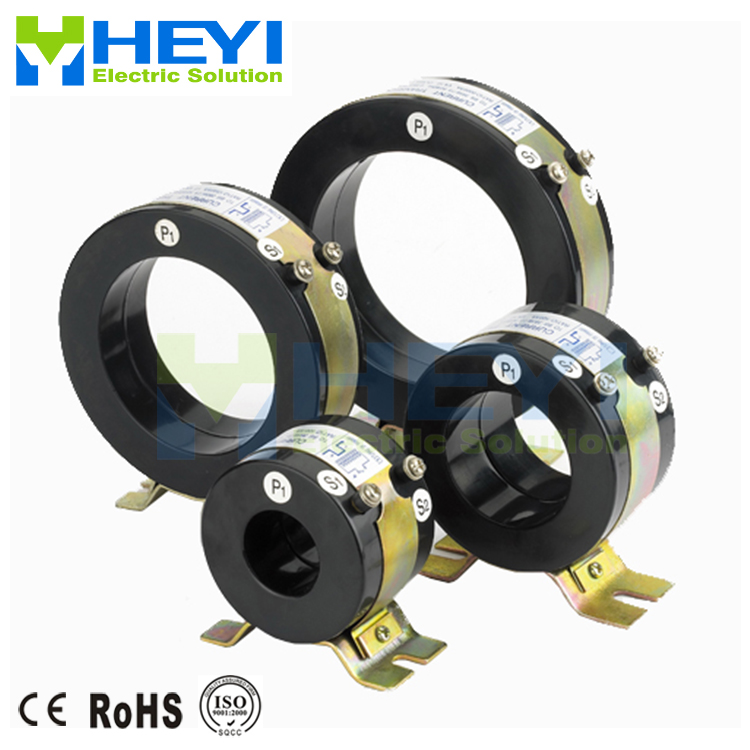

RCT系列电流互感器,适用于交流电力系统电气设备的电流测量、信号采样和微机保护。多样的内径尺寸适用于现有的大部分电缆线。产品配有附件可用于导轨安装跟母排安装系列产品一次输入范围5-3000A，二次输出5A或1A。
产品特点
便携,易于安装
更大的内径可以容纳大口径的电线和电缆
各种尺寸可以容纳现在所有的电线安装
产品应用
电线和设备的电流测量,监控和保护
电动机照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量.
电流、功率、能量检测装置继电保护器
技术参数
|
电气参数
|
机械参数
|
|
额定频率
|
50/60Hz
|
外壳
|
PC /UL94-V0
|
|
一次电流
|
1A-5000A
|
绕线筒
|
PBT
|
|
测量范围
|
5%In-120%In
|
铁芯
|
硅钢
|
|
额定输出
|
1A,5A
|
安装方式
|
螺丝固定
|
|
额定电压
|
0.72KV(AC)
|
工作温度
|
－25 ℃～＋ 75℃
|
|
绝缘强度
|
3.0KV/1mA/1min
|
工作湿度
|
=85%
|
|
绝缘电阻
|
DC500V/100MOmin
|
输出连接
|
端子输出
|
RCT-25电流互感器规格型号
|
型号
|
电流比A
|
负载VA
|
额定
|
RCT-25电流互感器外形尺寸图
|
|
精度0.5
|
精度1.0
|
频率Hz
|
|
RCT-25电流互感器
|
50A/5A
|
-
|
2.5(2T)
|
50/60
|
|
RCT-25电流互感器
|
60A/5A
|
-
|
2.5(2T)
|
50/60
|
|
RCT-25电流互感器
|
75A/5A
|
2.5(2T)
|
1.5
|
50/60
|
|
RCT-25电流互感器
|
100A/5A
|
1.5
|
2.5
|
50/60
|
RCT-35电流互感器规格型号
|
型号
|
电流比A
|
负载VA
|
额定
|
RCT-35电流互感器外形尺寸图
|
|
精度0.5
|
精度1.0
|
频率Hz
|
|
RCT-35电流互感器
|
30A/5A
|
-
|
-
|
50/60
|
|
RCT-35电流互感器
|
50A/5A
|
-
|
2.5(2T)
|
50/60
|
|
RCT-35电流互感器
|
60A/5A
|
-
|
2.5(2T)
|
50/60
|
|
RCT-35电流互感器
|
80A/5A
|
-
|
1.5
|
50/60
|
|
RCT-35电流互感器
|
100A/5A
|
1.5
|
2.5
|
50/60
|
|
RCT-35电流互感器
|
120A/5A
|
2.5
|
3.75
|
50/60
|
|
RCT-35电流互感器
|
150A/5A
|
2.5
|
3.75
|
50/60
|
|
RCT-35电流互感器
|
200A/5A
|
3.75
|
5
|
50/60
|
|
RCT-35电流互感器
|
250A/5A
|
3.75
|
5
|
50/60
|
|
RCT-35电流互感器
|
300A/5A
|
5
|
10
|
50/60
|
RCT-60电流互感器规格型号
|
型号
|
电流比A
|
负载VA
|
额定
|
RCT-60电流互感器外形尺寸图
|
|
精度0.5
|
精度1.0
|
频率Hz
|
|
RCT-60电流互感器
|
300A/5A
|
2.5
|
5
|
50/60
|
|
RCT-60电流互感器
|
400A/5A
|
5
|
5
|
50/60
|
|
RCT-60电流互感器
|
500A/5A
|
5
|
7.5
|
50/60
|
|
RCT-60电流互感器
|
600A/5A
|
5
|
7.5
|
50/60
|
|
RCT-60电流互感器
|
800A/5A
|
5
|
7.5
|
50/60
|
|
RCT-60电流互感器
|
1000A/5A
|
10
|
15
|
50/60
|
|
RCT-60电流互感器
|
1200A/5A
|
10
|
15
|
50/60
|
RCT-90电流互感器规格型号
|
型号
|
电流比A
|
负载VA
|
额定
|
RCT-90电流互感器外形尺寸图
|
|
精度0.5
|
精度1.0
|
频率Hz
|
|
RCT-90电流互感器
|
80A/5A
|
5
|
10
|
50/60
|
|
RCT-90电流互感器
|
100A/5A
|
10
|
15
|
50/60
|
|
RCT-90电流互感器
|
120A/5A
|
10
|
15
|
50/60
|
|
RCT-90电流互感器
|
150A/5A
|
10
|
15
|
50/60
|
|
RCT-90电流互感器
|
160A/5A
|
10
|
15
|
50/60
|
RCT-110电流互感器规格型号
|
型号
|
电流比A
|
负载VA
|
额定
|
RCT-110电流互感器外形尺寸图
|
|
精度0.5
|
精度1.0
|
频率Hz
|
|
RCT-110电流互感器
|
1000A/5A
|
10
|
15
|
50/60
|
|
RCT-110电流互感器
|
1200A/5A
|
10
|
15
|
50/60
|
|
RCT-110电流互感器
|
1500A/5A
|
15
|
20
|
50/60
|
|
RCT-110电流互感器
|
1600A/5A
|
15
|
20
|
50/60
|
|
RCT-110电流互感器
|
2000A/5A
|
15
|
20
|
50/60
|
|
RCT-110电流互感器
|
2500A/5A
|
15
|
20
|
50/60
|
|
RCT-110电流互感器
|
3000A/5A
|
15
|
20
|
50/60
|
|
