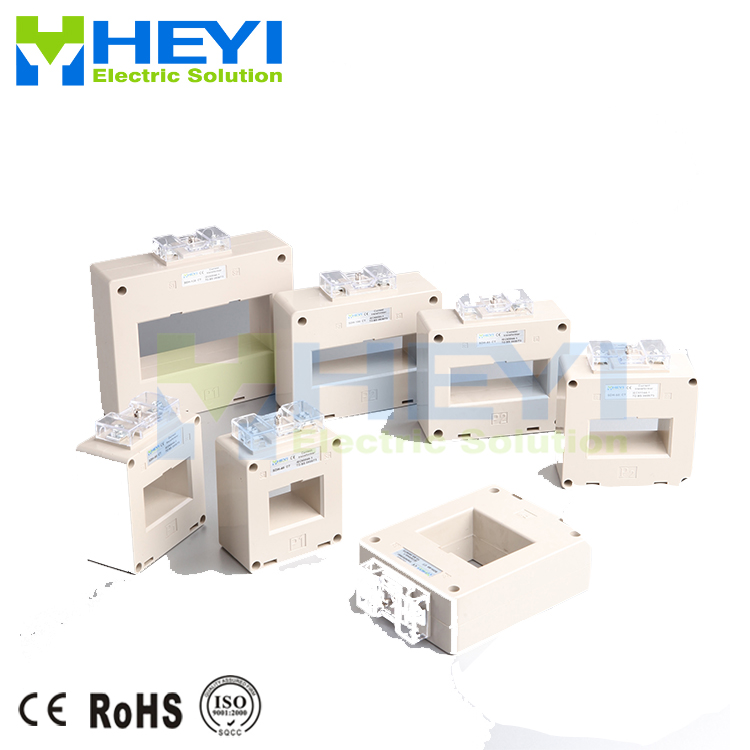

SDH系列电流互感器, 适用于交流电力系统电气设备的电流测量、信号采样和微机保护。多样的内径尺寸适用于现有的大部分母排。外壳采用PC材料耐温高达120 C°。二次输出端防窃电设计。系列产品一次输入范围5 A- 4000 A,二次输出5 A或1 A。
产品特点
便携,易于安装
更大的内径可以容纳大口径的电缆和母排各种尺寸可以容纳现在所有的电线安装
产品应用
电线和设备的电流测量,
监控和保护.
电动机照明,空气压缩机,供暖和通风系统,空调设备和自动化控制系统的电流和功率测量.
电流,功率,能量监测装置.继电保护器
技术参数
技术参数
|
机械参数
|
额定频率
|
50/60Hz
|
外壳
|
PC /UL94-V0
|
一次电流
|
1A-5000A
|
绕线筒
|
PBT
|
测量范围
|
5%In-120%In
|
铁芯
|
硅钢
|
额定输出
|
1A,5A
|
安装方式
|
螺丝固定
|
额定电压
|
0.72KV(AC)
|
工作温度
|
-25 ℃~+ 75℃
|
绝缘强度
|
3.0KV/1mA/1min
|
工作湿度
|
=85%
|
绝缘电阻
|
DC500V/100MOmin
|
输出连接
|
端子输出
|

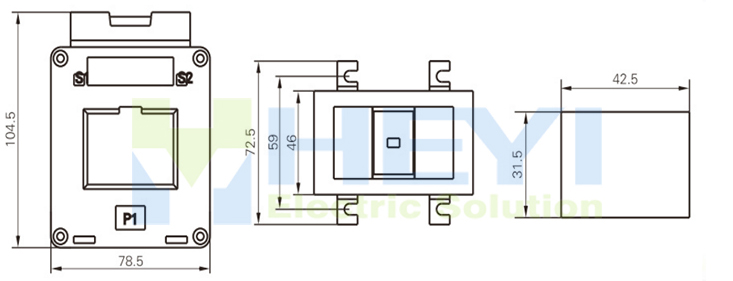

SDH-40电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定
|
SDH-40电流互感器
|
精度0.5
|
精度1.0
|
频率(Hz)
|
SDH-40电流互感器
|
150/5A
|
2.5
|
1 0
|
50/60
|
SDH-40电流互感器
|
200/5A
|
5
|
5
|
50/60
|
SDH-40电流互感器
|
250/5A
|
5
|
5
|
50/60
|
SDH-40电流互感器
|
300/5A
|
5
|
5
|
50/60
|
SDH-40电流互感器
|
400/5A
|
5
|
5
|
50/60
|
SDH-40电流互感器
|
500/5A
|
10
|
10
|
50/60
|
SDH-40电流互感器
|
600/5A
|
10
|
10
|
50/60
|

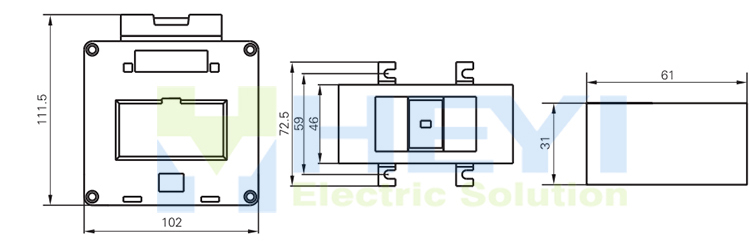

SDH-40电流互感器外形安装尺寸图
SDH-50电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定
|
SDH-50电流互感器
|
精度0.5
|
精度1.0
|
频率(Hz)
|
SDH-50电流互感器
|
200/5A
|
5
|
5
|
50/60
|
SDH-50电流互感器
|
250/5A
|
5
|
5
|
50/60
|
SDH-50电流互感器
|
300/5A
|
5
|
5
|
50/60
|
SDH-50电流互感器
|
400/5A
|
5
|
5
|
50/60
|
SDH-50电流互感器
|
500/5A
|
5
|
5
|
50/60
|
SDH-50电流互感器
|
600/5A
|
10
|
10
|
50/60
|
SDH-50电流互感器
|
750/5A
|
10
|
10
|
50/60
|
SDH-50电流互感器
|
800/5A
|
10
|
10
|
50/60
|

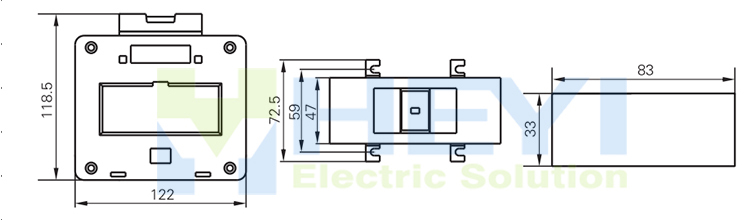

SDH-50电流互感器外形安装尺寸图
SDH-60电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定
|
SDH-60电流互感器
|
精度0.5
|
精度1.0
|
频率(Hz)
|
SDH-60电流互感器
|
300/5A
|
2.5
|
1 0
|
50/60
|
SDH-60电流互感器
|
400/5A
|
5
|
5
|
50/60
|
SDH-60电流互感器
|
500/5A
|
5
|
5
|
50/60
|
SDH-60电流互感器
|
600/5A
|
5
|
5
|
50/60
|
SDH-60电流互感器
|
750/5A
|
5
|
5
|
50/60
|
SDH-60电流互感器
|
800/5A
|
10
|
10
|
50/60
|
SDH-60电流互感器
|
1000/5A
|
10
|
10
|
50/60
|
SDH-60电流互感器
|
1200/5A
|
10
|
10
|
50/60
|

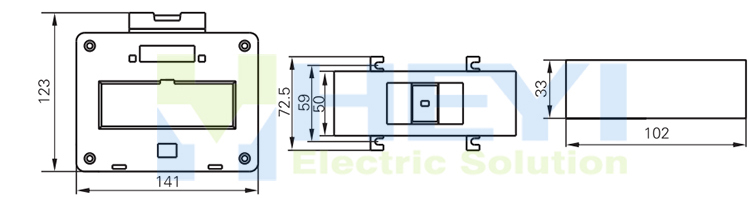

SDH-60电流互感器外形安装尺寸图
SDH-80电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定
|
SDH-80电流互感器
|
精度0.5
|
精度1.0
|
频率(Hz)
|
SDH-80电流互感器
|
750/5A
|
5
|
5
|
50/60
|
SDH-80电流互感器
|
800/5A
|
5
|
5
|
50/60
|
SDH-80电流互感器
|
1000/5A
|
10
|
10
|
50/60
|
SDH-80电流互感器
|
1200/5A
|
10
|
10
|
50/60
|
SDH-80电流互感器
|
1500/5A
|
10
|
10
|
50/60
|
SDH-80电流互感器
|
1600/5A
|
10
|
10
|
50/60
|

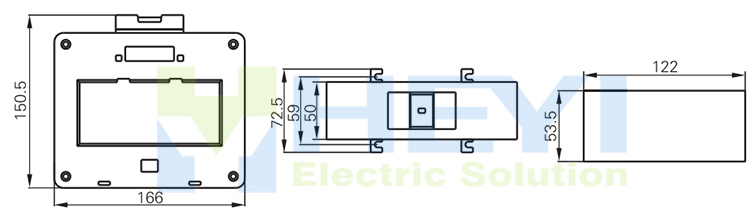

SDH-80电流互感器外形安装尺寸图
SDH-110电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定
|
SDH-110电流互感器
|
精度0.5
|
精度1.0
|
频率(Hz)
|
SDH-110电流互感器
|
1000/5A
|
10
|
10
|
50/60
|
SDH-110电流互感器
|
1200/5A
|
20
|
10
|
50/60
|
SDH-110电流互感器
|
1500/5A
|
20
|
10
|
50/60
|
SDH-110电流互感器
|
2000/5A
|
20
|
10
|
50/60
|
SDH-110电流互感器
|
2500/5A
|
30
|
30
|
50/60
|
SDH-110电流互感器
|
3000/5A
|
30
|
30
|
50/60
|
SDH-110电流互感器外形安装尺寸图
SDH-120电流互感器规格型号
型号
|
电流比(A)
|
负载(VA)
|
额定
|
SDH-120电流互感器
|
精度0.5
|
精度1.0
|
频率(Hz)
|
SDH-120电流互感器
|
1500/5A
|
20
|
30
|
50/60
|
SDH-120电流互感器
|
1600/5A
|
20
|
30
|
50/60
|
SDH-120电流互感器
|
2000/5A
|
20
|
30
|
50/60
|
SDH-120电流互感器
|
2500/5A
|
20
|
30
|
50/60
|
SDH-120电流互感器
|
3000/5A
|
20
|
30
|
50/60
|
SDH-120电流互感器
|
4000/5A
|
20
|
30
|
50/60
|
SDH-120电流互感器外形安装尺寸图

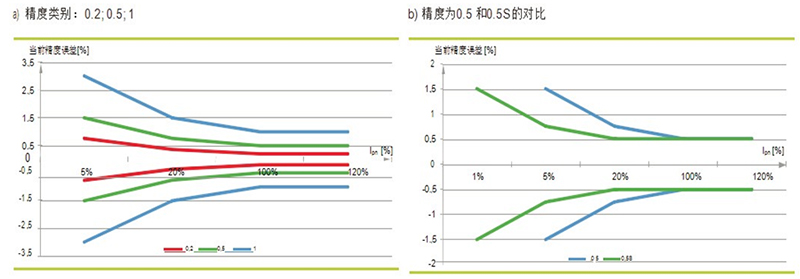

当前精度误差

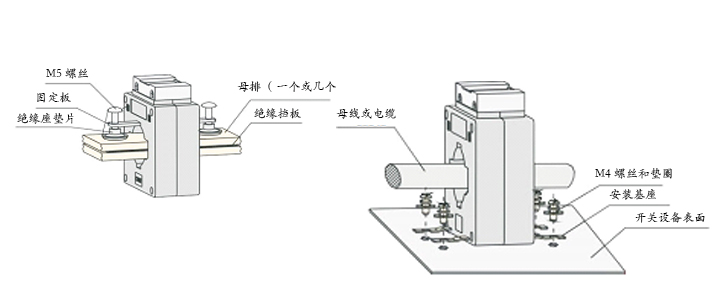

安装
|
