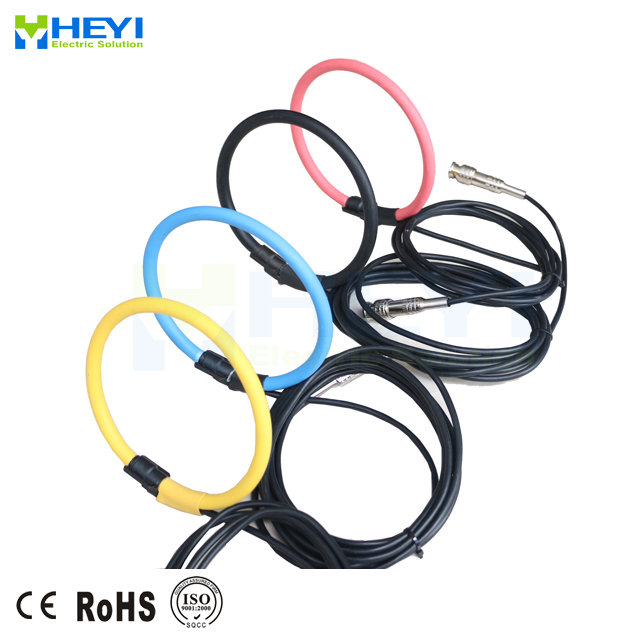

FRC 系列罗氏线圈
FRC 系列罗氏线圈是基于罗氏原理,适 合于与便携式设备组合测量,开发而成的柔性电流互感器。
由于其柔软、轻巧、开口尺寸多样的特点,往往取代传统电流互感器应用于空间或重量受限制的测量领域中。因此,FRC 罗氏线圈已经成为一种电流测量解决方案。
产品特点:
|
应用场合
|
• 开启式设计,可以在不断开电路的情况下进行
测量
• 不饱和,可以测量高达上万安培的大电流而不
会因为过载而损坏
• 高线性度
• 宽频率响应,适合于有谐波含量和瞬变的测量
• 非侵入式设计,避免主电路对于线圈的影响从
而提高测量精度
• 输出小电压信号,不会因为二次电路开路而产
生危险
|
• 测量设备,实验室仪器
• 谐波和瞬态监测
• 大电流的测量和监控
• 能源质量监控
• 能源控制系统
• 直流纹波测量
• 电炉
• 继电保护
|
技术参数
线圈
|
210mm/350mm/420mm/510mm/600mm/800mm
|
线圈周长
|
60mm/103mm/125mm/155mm/180mm/245mm
|
线圈内径:
|
(±10%)
|
线圈横截面厚度:
|
6.5±0.2 mm/8±0.2 mm/10±0.2 mm
|
开口处固定设计:
|
旋转固定
|
线圈材料:
|
thermoplastic UL94-V0
|
线圈颜色:
|
线圈: 黑色, 红色, 黄色, 蓝色 (其它颜色可以定制)
开口处固定: 黑色
|
引线
|
|
引线形式(见下图):
|
引线 (3 根电线)
引线 + BNC /示波器接口
|
引线长度:
|
3000 mm 标准 (其它长度可以定制)
|
引线材料:
|
Xy23/0.1 丅 s/2C+A+B
|
引线颜色:
|
黑色
|
电气特性
|
|
二次输出(RMS):
|
40mV/1000A @50Hz
80mV/1000A @50Hz
100mV/1000A @50Hz
|
精度:
|
class 1.0 (必须用放大器/积分器负载阻抗校准)
|
线性度(10% to 100%):
|
±0.1%
|
频率/带宽:
|
10Hz to 10MHz
|
相位差:
|
90°
|
导体位置灵敏度:
|
±2% Maximum
|
外场影响:
|
±2% Maximum
|
环境条件
|
|
使用温度:
|
-20℃ 到 +75℃
|
储存温度:
|
-30℃ 到 +75℃ (建议常温保存)
|
安全性
|
1000Vrms CATIII
|
工作电压
|
600Vrms CATIV
|
高压试验
|
7400Vrms @50/60Hz 1min.
|
型号代码
设计型号
|
线圈周长 (mm)
|
线圈内径 (mm)
|
二次输出 (RMS)
|
线圈颜色
|
FRC
|
210 mm
|
60mm ±10%
|
40mV/1000A @50Hz
|
黑,红,黄
|
FRC
|
350 mm
|
103mm ±10%
|
40mV/1000A @50Hz
|
黑,红,黄
|
FRC
|
350 mm
|
103mm ±10%
|
80mV/1000A @50Hz
|
黑,红,黄,蓝
|
FRC
|
420 mm
|
125mm ±10%
|
40mV/1000A @50Hz
|
黑,红,黄
|
FRC
|
420 mm
|
125mm ±10%
|
80mV/1000A @50Hz
|
黑,红,黄,蓝
|
FRC
|
420 mm
|
125mm ±10%
|
100mV/1000A @50Hz
|
黑,红,黄
|
FRC
|
510 mm
|
155 mm ±10%
|
80mV/1000A @50Hz
|
黑,红,黄,蓝
|
FRC
|
510 mm
|
155 mm ±10%
|
100mV/1000A @50Hz
|
黑,红,黄
|
FRC
|
600 mm
|
180 mm ±10%
|
100mV/1000A @50Hz
|
黑,红,黄
|
FRC
|
800 mm
|
245 mm ±10%
|
100mV/1000A @50Hz
|
黑,红,黄
|
|
