穿心式互感器接法发布时间:2018-11-17 浏览次数:1600 |
||
穿心式电流互感器一般应用在低压系统0.5kv以下系统中,使用安装都很方便,节约了互感器中一次线的成本,例如200/5的穿心互感器,把一次线从互感器中心穿过,便可得到标准二次电流,如果一次线多绕一圈,从中心穿过两次,就得到了100/5的电流比,方便吧,也解决了小变比电流互感器制作时成本高的问题。

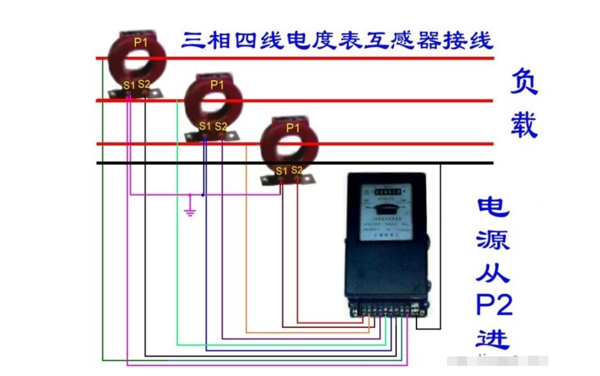

三相表(配合互感器的),有10个接线端子,1、3,4、6,7、9,分别接A、B、C三个互感器的K1、K2,这是电流回路,主线路必须是从L1到L2;2、5、8,分别接A、B、C,这是电压回路,10接零线;所有的K2用一根双色线连接并接地。
注意:互感器电流回路与电表相序,不能接错,接错就会发生问题;电压回路也不能与电表相序接错。
|
||
|
