互感器的s1s2的接法发布时间:2018-11-17 浏览次数:1401 |
||
电流互感器的一次绕组串接在电路中,如果是穿孔式互感器,电源线穿过互感器(根据变比需要正确选择穿入匝数)。

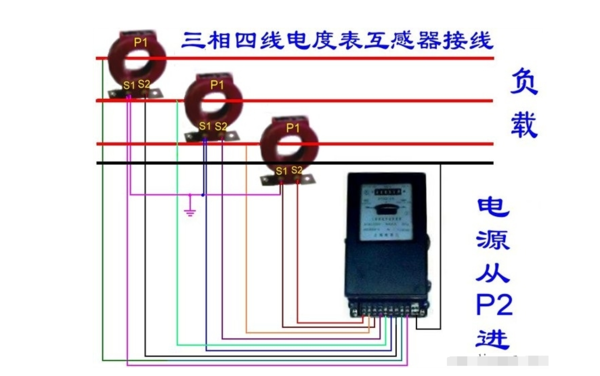

格局互感器一次的穿入方向,决定二次接线。
如果电源端从互感器的P1端穿入,从P2穿出至负荷,那么互感器二次的S1接至电度表电流绕组的入端(A、B、C相分别为电度表的1、4、7接线孔),
S2接至电度表电流绕组的出端(A、B、C相分别为电度表的3、6、9接线孔)。如果一次的P1、P2方向反向,则二次的S1和S2也要对应的与上述反接。
|
||
|
