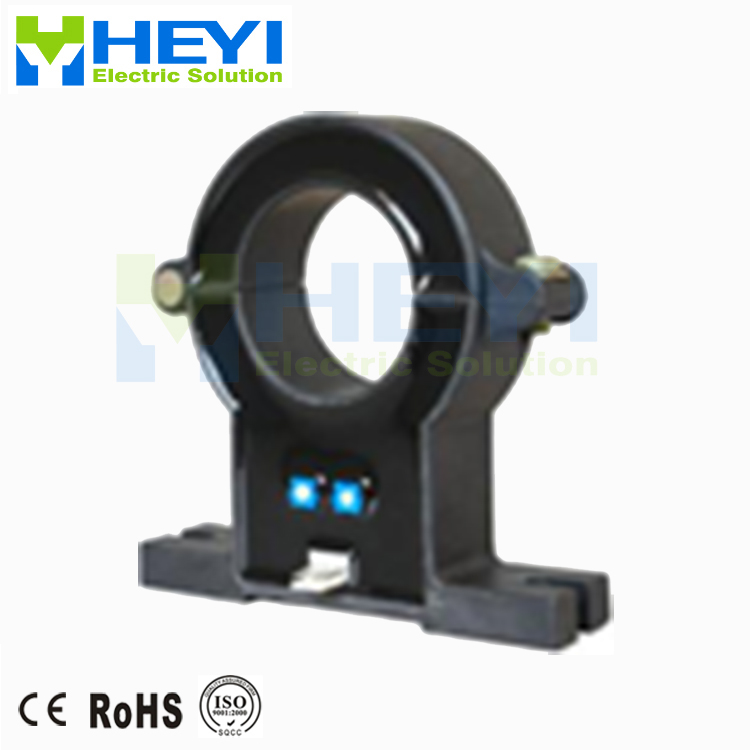

C3开环型可拆卸霍尔电流传感器

发布时间：2019-05-29 浏览次数：1638

C3系列开环型可拆卸霍尔电流传感器

C3系列开环型可拆卸霍尔电流传感器的初、次级之间是绝缘的，用于控制、测量直流、交
流和脉冲电流。
电参数 Electrical data (Ta=25℃±5℃,RL=2KΩ,CL=10000PF)

Type

C3-400A

C3-600A

C3-800A

C3-1000A

C3-2000A

单位

Unit

额定输入电流(Ipn)

Ratedcurrent(Ipn)

±400

±600

±800

±1000

±2000

测量电流范围(Ip)

Measure range(Ip)

0—±800

0—±1200

0—±1600

0—±2000

0—±3000

额定输出电压

Rated output

@Ip=±Ipn

±4±1%

电源电压

Supply voltage

±12，±15

功耗电流

Power Consumption

<25

失调电压

Offset voltage

@Ip=0

±20

磁失调电压

Magnetic offset

@Ip=±Ipn-0

±20

失调电压温漂

Offset drift

@ -40～+85℃

≤±1

mV/℃

输出电压温漂

Output drift

@ -40～+85℃

≤±1

mV/℃

线性度

Linearity

@Ip=0-±Ipn

≤1

%FS

响应时间

Response time

@50A/μS, 10%-90%

≤5

μs

绝缘电压

Galvanic isolation

@ 50HZ,AC,1min

绝缘阻抗

Isolation resistance

@ DC 500V

1000

MΩ

应用 Applications

· 变频调速系统
Variable speed drives
· 电焊机
Welding machine
· 通讯电源
Battery supplied applications
· 不间断电源 UPS
Uninterruptible Power Supplies (UPS)
· 电化学
Electrochemical

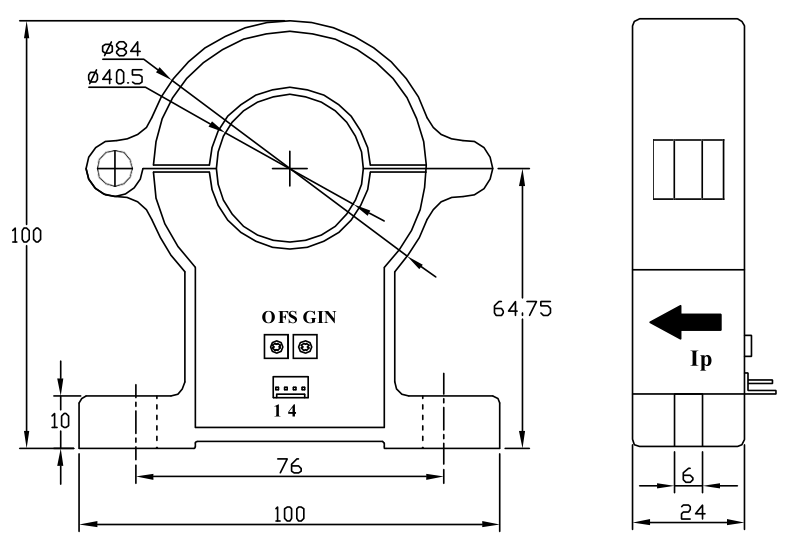

结构参数 Mechanical dimension(for reference only)

Remarks：
1. All dimensions are in mm.
2. General tolerance ±1mm.
3. Elucidation: 1:+15V 2:–15V 3:V 0UT 4:0V
使用说明 Directions for use

1. 当待测电流从传感器穿过，即可在输出端测得电压大小。(注意：错误的接线可能导致传感器损坏)
When the current will be measured goes through a sensor, the voltage will be measured at the output
end.
(Note: The false wiring may result in the damage of the sensor)
2. 可按用户需求定制不同额定输入电流和输出电压的传感器。
Custom design in the different rated input current and the output voltage are available.
执行标准 Standards

· UL94-V0.
· EN60947-1:2004
· IEC60950-1:2001
· EN50178:1998
· SJ 20790-2000
总体参数 General date

数值 Value

单位Unit

工作温度 (TA)

Operating temperature

-40 to +85

℃

储存温度 (TS)

Storage temperature

-40 to +125

℃

毛重(约) (M)

Mass(approx)

300

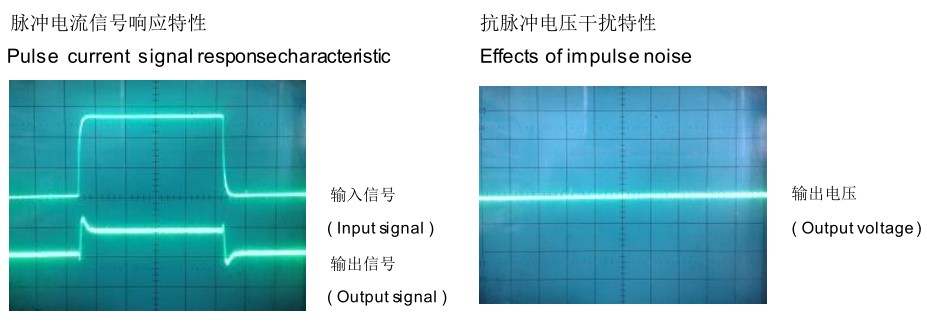

特性图 Characteristics chart

新一篇：C5X开环型霍尔电流传感器

旧一篇：C2T开环型可拆卸霍尔电流传感器
