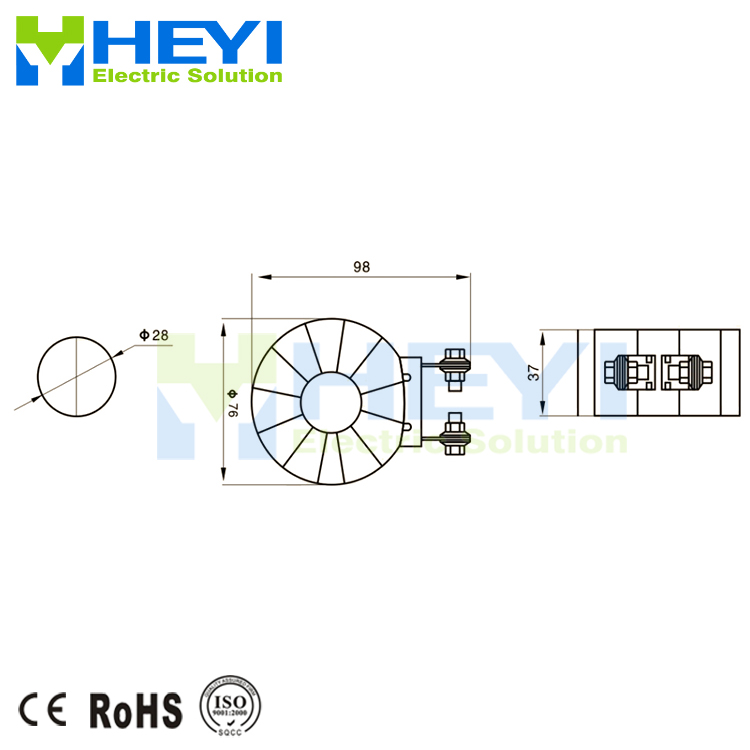

三相交流互感器和电流表接线原理方法

接线原理图

三只电流互感器的K1分别接三只电流表的任一接线端，三只电流表的另一端连接后再与三只电流表的K2端连接，并接地或接零。

电流互感器使用中二次为什么不可以开路？

电流互感器在使用中是一台串联接法的变压器。它的一次绕组始终流过被测电流，该电流会在互感器的铁芯中产生一个磁通，这个磁通又会在二次绕组中感应出一个电流。

二次电流也会在铁芯中产生一个磁通，假如工作中的电流互感器二次开路，此时二次电流为零，铁芯中的磁通完全由一次电流产生。

当一次电流足够大时，由于没有二次磁通的去磁作用，其数值会大大增加，以致造成铁芯的磁饱和，并会使铁芯发热，严重时会烧毁电流互感器。

另外，由于二次绕组开路，过高的磁通变化率会在二次绕组两端产生高压电，可能破坏二次绕组的绝缘，也会危及人身及设备安全。

电流互感器二次开路的危害有那些？

1.产生很高的电压，对设备和运行人员的安全造成危害；

2.铁芯损耗增大，严重发热，有烧坏绝缘的可能；

3.铁芯中产生剩磁，导致互感器误差增大，影响计量准确性；

4.由于二次回路开路，会使电流表指示异常，失去对电流监视作用，继电保护装置无法正常工作，致使保护失灵会对主电路的异常运行失去监视，若不及时处理，可能造成严重后果。

运行中的电流互感器安全的规定：

1.电流互感器的二次接线应选用2.5平方毫米的单股绝缘铜导线，中间不能有接头，更不能装开关、保险等等。二次线上的各接点必须拧紧。

2.电流互感器二次侧的一端(K2)应做良好接地。

3.工作中的电流互感器如果暂时停用，必须把二次绕组短接并接地。
