380V100比5互感器电表实物接线图

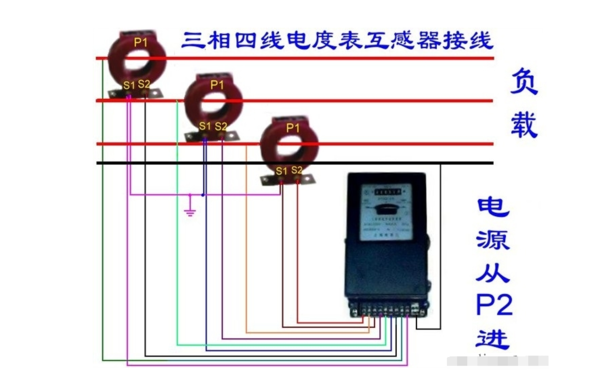

380V100比5的电流互感器实物接线图：

380V100比5的电流互感器接线方法如下：

 三只互感器安装在断路器负载侧，三相火线从互感器穿过。

互感器和电度表的接线如下：

1、4、7为电流进线，依次接互感器A、B、C相电互感器的S1。

3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。

2、5、8为电压接线，依次接A、B、C相电。10端子接零线 。
