电流互感器二次开路的危害

发布时间:2019-04-26 浏览次数:1631

电流互感器二次侧开路,会造成二次侧产生高电势非常危险;同时少了二次侧的去磁,铁芯内磁通量饱和,将会引起铁芯温度剧增,然后烧毁互感器。

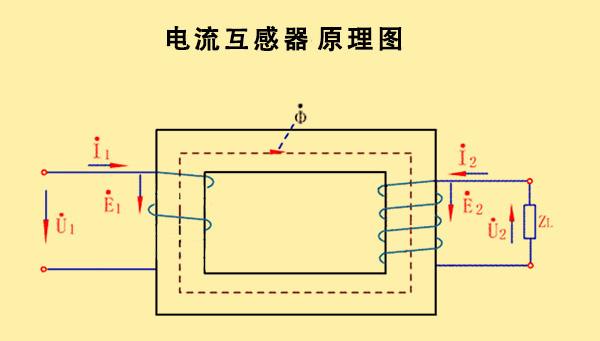

我们来分析一下电流互感器的工作原理,就能明白二次侧为何不能开路。


1、一次侧:通过高电流、线圈匝数少,视为电源端;2、二次侧:产生低电流、线圈匝数多,视为负载端;

1、一次侧通过交变电流时,会在铁芯产生磁通量;


2、然后磁通量传到二次侧,并在二次侧产生感应电动势;


3、当二次侧闭合时,会在二次侧线路中产生电流;


4、然后二次侧产生的电流,又在铁芯中产生磁通量,该磁通方向和一次侧的相反,两者相互抵抗并部分抵消,该过程称作“去磁”;


5、于是,在铁芯内磁通量不高的情况下,一次侧的电能传送到了二次侧,实现了能量的转移;


当二次侧短路时:


1、二次侧将产生较大的电动势,比较危险;


2、其次,二次侧没有了感应电流,失去了对一次侧的去磁,那么铁芯中的磁通量将大大增加,超过磁饱和后,将在铁芯内产生较大的励磁电流来对抗磁通量的增大,使得铁芯温度增大,造成互感器烧毁。所以,电流互感器的二次侧,工作时是禁止开路的。
