互感器选择原则

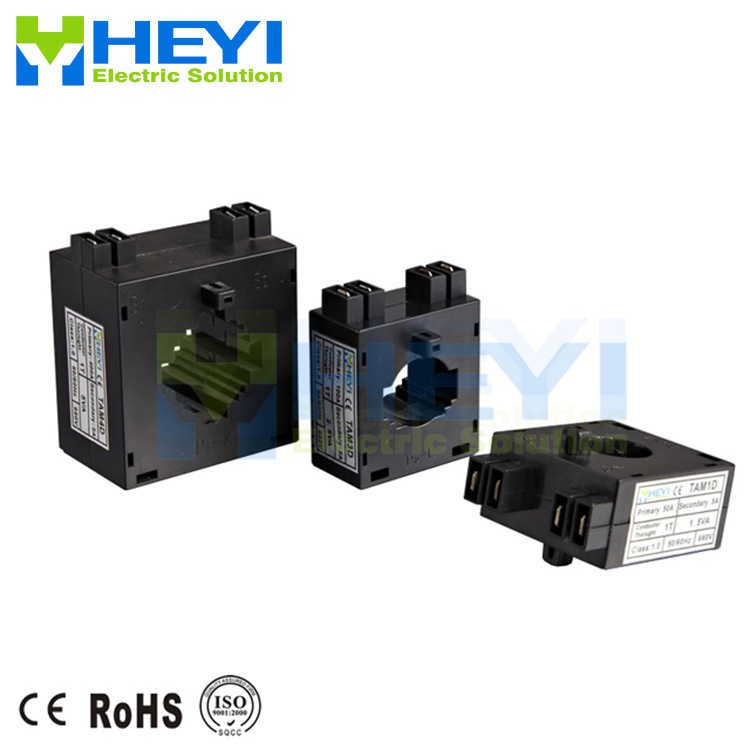

电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

1互感器选择的原则

1.1额定电压的确定

互感器的额定电压un应与被测线路的电压u1相适应，即un≥u1。1.2额定变比的确定

通常根据互感器所接- -次负荷来确定额定一饮电流i1，即: i1=p1/ncosψ式中un一电流互感器的额定电压，kv;

p1一互感器 所接的一-次电力负荷，  kva; cosy一平 均功率因数，一般按cosy=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。

互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

1.3额定二次负荷的确定

互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。为保证计量的准确性，一般要求电流互感器的二次负荷s2必须在额定二次负荷s2n的25%~100%范围内，即:

0.25s2n≤s2≤s2n

1.4额定功率因数的确定

计量用互感器额定二次负荷的功率因数应为0.8~1.0。1.5准确度等级的确定

根据电能计量装置技术管理规程( d1/448-2000)规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为i、i、ii、iv、v五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同。
