穿心式电流互感器工作原理

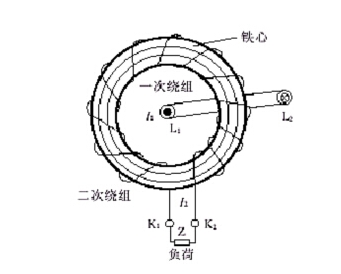

穿心式电流互感器结构工作原理图

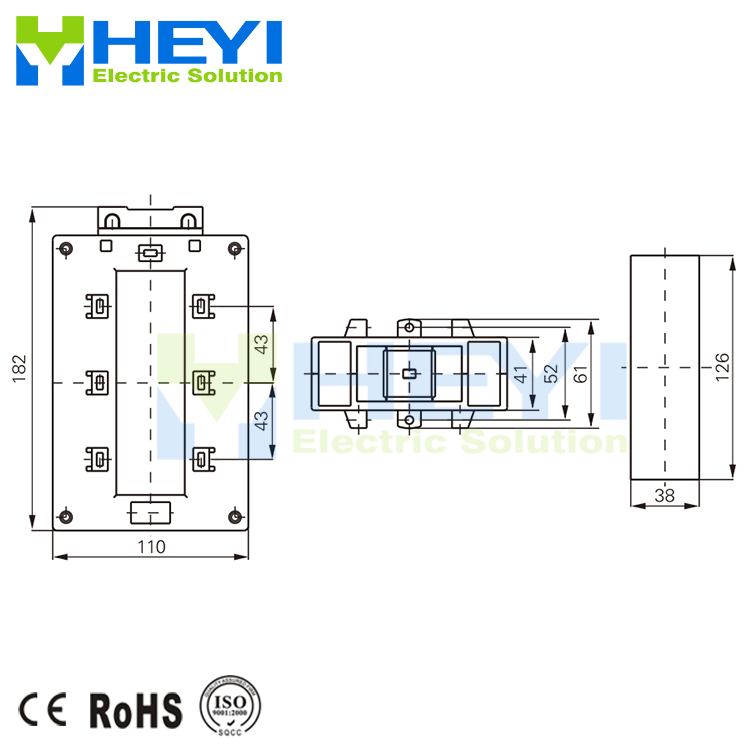

穿心式电流互感器其本身结构不设一次绕组,载流(负荷电流)导线由L1至L 2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

由于穿心式电流互感器不设一次绕组,其变比根据一次绕组穿过互感器铁心中的匝数确定,穿心匝数越多,变比越小;反之,穿心匝数越少, 变比越大,额定电流比:式中11一穿心- 一匝时一次额定电流; n一 穿心匝数。
